-測量范圍:振幅:0~5 0 0μm (峰-峰 值);
烈度:0~5 0 . 0 mm/ s (真有效值);
-頻率范圍:5~3 K Hz ;
-輸入信號:配用V S系 列振動速度傳感器(可測量軸瓦的絕對振動);
配用CWY - DO系列Φ8 mm電渦流傳感器(可測量軸的相對振動);
-測量精度:0 . 5級 ,線性誤差≤±0 . 5 %;
-顯示方式:采用L E D或L CD顯示;
-輸出信號:4~2 0 mA ,負載電阻≤8 5 0Ω ;
B UF信 號輸出(可進行波形分析);
R S 4 8 5通 訊輸出:Mo d b u s R T U通訊協議;
開關量輸出:DC 2 7 V / 2 A 或 A C2 5 0 V / 5 A ;
-使用環境:使用環境:- 4 0℃ ~6 5℃ ,相對濕度≤9 5 %(非冷凝);
-供電電壓:供電電壓:A C 8 5 V~2 6 5 V 或D C 1 0 0 V~3 6 0 V ;
-安裝方式:開孔盤裝。

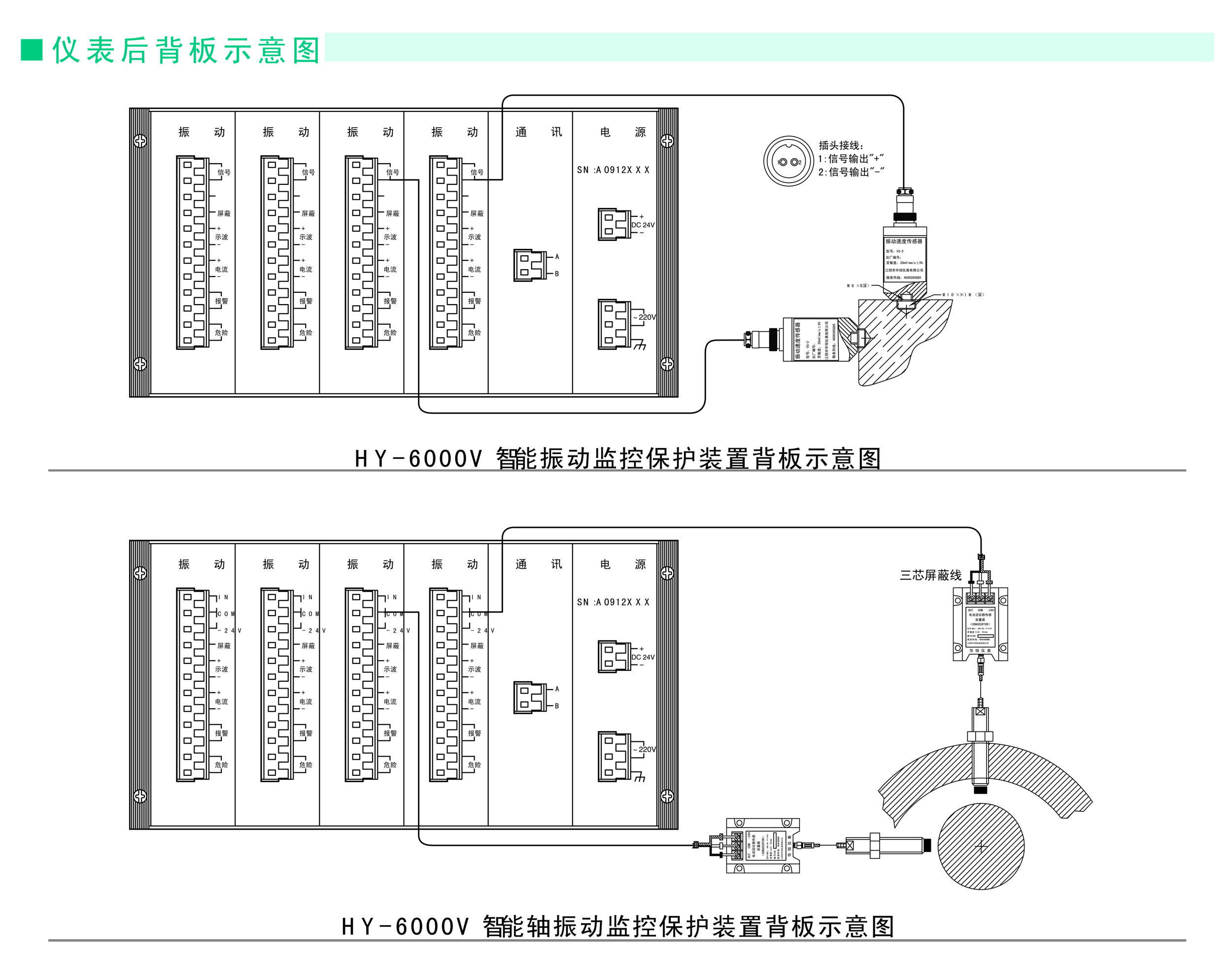

HY - 6000V智能振動監控保護裝置可以盤裝或安裝在就地防護箱內,如果用戶需要,本廠可提供就地儀表箱(帶有玻璃門窗)。
外形尺寸:( 4 0 . 0 ×表位+5 8 mm) ×1 6 1 . 5 mm×2 6 0 mm(寬 ×高×深);
開孔尺寸:( 4 0 . 0 ×表位+2 7 mm) ×1 4 0 mm (寬 ×高);
代號 | 通道數 | 表位數 | 外形尺寸(寬 ×高×深) mm | 開孔尺寸(寬 ×高) mm |
A01 | 2 | 4 | 218 ×161.5 ×235 | 187 ×140 |
A02 | 3 | 5 | 258 ×161.5 ×235 | 227 ×140 |
A03 | 4 | 6 | 298 ×161.5 ×235 | 267 ×140 |
A04 | 5 | 7 | 338 ×161.5 ×235 | 307 ×140 |
A05 | 6 | 8 | 378 ×161.5 ×235 | 347 ×140 |
A06 | 7 | 9 | 418 ×161.5 ×235 | 387 ×140 |
A07 | 8 | 10 | 458 ×161.5 ×235 | 427 ×140 |
A08 | 9 | 11 | 498 ×161.5 ×235 | 467 ×140 |
A09 | 10 | 12 | 538 ×161.5 ×235 | 507 ×140 |
A10 | 11 | 13 | 578 ×161.5 ×235 | 547 ×140 |
A11 | 12 | 14 | 618 ×161.5 ×235 | 587 ×140 |
